UTA / FANCOILS
Cassette hidrónico premium diseñado para ofrecer máximo confort, silencio absoluto y alta eficiencia energética.
- Tipo: Cassette hidrónico
- Tecnología: DC Brushless
- Instalación: Falso techo
- Control: WiFi + Modbus
Tecnología
- Funcionamiento ultra silencioso
- Alta eficiencia energética
- Control inteligente
- Diseño compacto y modular
CARACTERÍSTICAS GENERALES
Black Box ha sido desarrollada para superar los límites de los cassettes hidrónicos tradicionales. Combina diseño italiano, alta eficiencia energética y funcionamiento silencioso en una solución compacta y versátil que se adapta a múltiples configuraciones e instalaciones.
Construcción y Componentes
Carpintería
La unidad está construida con una envolvente de alta resistencia fabricada en chapa de acero galvanizado, diseñada para garantizar una elevada durabilidad frente a la corrosión y al desgaste mecánico. Su diseño compacto y robusto permite la integración en diferentes tipos de instalaciones, tanto en espacios técnicos como en falsos techos. Los paneles son completamente desmontables, lo que facilita el acceso a los componentes internos para operaciones de mantenimiento, inspección o limpieza, reduciendo tiempos de intervención y costes operativos. Además, incorpora bandeja de condensados con diseño optimizado para asegurar una correcta evacuación del agua y evitar acumulaciones no deseadas.
Baterías de intercambio térmico
Las baterías están construidas con tubos de cobre de alta conductividad y aletas de aluminio especialmente diseñadas para maximizar la superficie de intercambio térmico. Este conjunto permite obtener un alto rendimiento tanto en modo refrigeración como en calefacción, optimizando el consumo energético del equipo. El diseño de las aletas favorece además una correcta distribución del aire y minimiza las pérdidas de carga, garantizando una mayor eficiencia global del sistema.
Circuito hidráulico
El circuito hidráulico está diseñado para ofrecer un funcionamiento estable y eficiente, con conexiones optimizadas que facilitan su integración en sistemas existentes. Incluye elementos preparados para soportar presiones de trabajo elevadas y asegurar una distribución uniforme del fluido térmico en la batería. La configuración del circuito permite minimizar pérdidas de carga y mejorar el rendimiento en condiciones reales de operación.
Ventilación
El equipo incorpora ventiladores de alto rendimiento diseñados para garantizar un caudal de aire constante y una distribución homogénea en el espacio tratado. Dependiendo de la versión, el sistema puede operar con diferentes velocidades o mediante señal modulante, adaptándose a las necesidades específicas de la instalación. Su diseño está orientado a reducir el nivel sonoro y las vibraciones, mejorando el confort acústico en aplicaciones residenciales, comerciales o terciarias.
Control y regulación
Dispone de sistemas de control avanzados que permiten gestionar de forma precisa el funcionamiento del equipo. Las versiones disponibles incluyen control por velocidades o mediante señal analógica 0-10 VDC, lo que facilita su integración en sistemas de gestión de edificios (BMS). Esta capacidad de regulación permite adaptar el rendimiento del equipo a la demanda térmica en cada momento, optimizando el consumo energético y mejorando la eficiencia global de la instalación.
Aislamiento y nivel sonoro
El diseño del equipo incorpora soluciones orientadas a la reducción del nivel sonoro, incluyendo soportes antivibratorios y una disposición optimizada de los componentes internos. Esto permite minimizar la transmisión de vibraciones y reducir significativamente el ruido durante el funcionamiento, garantizando un alto nivel de confort en espacios ocupados.
Instalación y mantenimiento
El equipo ha sido concebido para facilitar tanto la instalación como el mantenimiento. Su diseño compacto permite una colocación sencilla en diferentes configuraciones, mientras que el acceso frontal a los componentes reduce el tiempo necesario para intervenciones técnicas. Los elementos clave han sido dispuestos estratégicamente para permitir una rápida sustitución o revisión, asegurando una mayor disponibilidad del sistema a lo largo del tiempo.
Aplicaciones
Esta gama está especialmente indicada para aplicaciones en entornos residenciales, comerciales y terciarios donde se requiere un control eficiente de la climatización. Su versatilidad y capacidad de adaptación permiten su uso en oficinas, hoteles, locales comerciales y otras instalaciones donde se demanda un equilibrio entre rendimiento, eficiencia energética y confort.

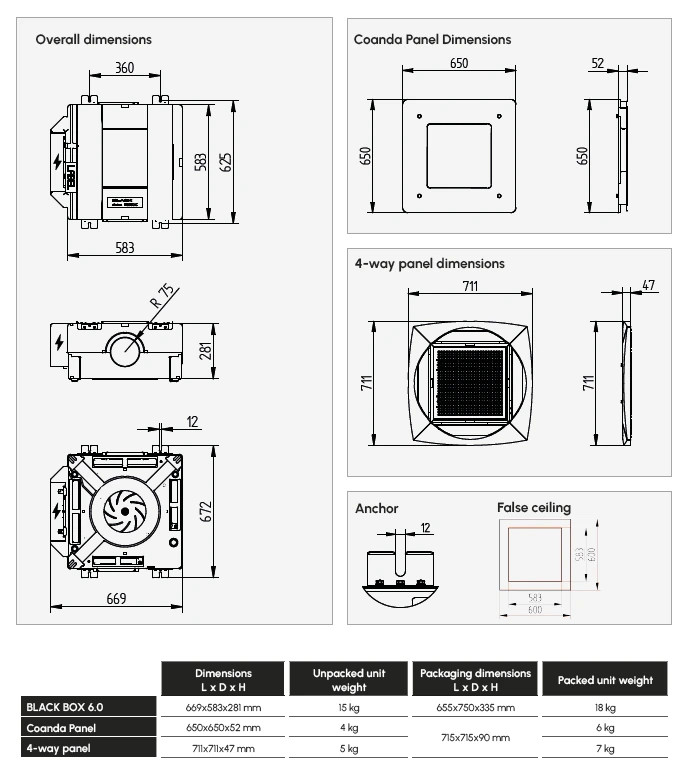

Dimensiones y Esquemas de Instalación
El siguiente esquema muestra las dimensiones generales del equipo, así como las medidas de los paneles y requisitos de instalación en falso techo. Esta información facilita la correcta integración del sistema en diferentes tipos de proyectos.
Especificaciones Técnicas
| BLACK BOX - 3 SPEEDS | UoM | 6.0 | ||
|---|---|---|---|---|
| MIN | MED | MAX | ||
| Input voltage | V | 4,0 | 6,0 | 10,0 |
| (1) Total cooling capacity | W | 3.780 | 4.610 | 6.670 |
| (1) Sensible cooling capacity | W | 2.530 | 3.100 | 4.570 |
| Water flow | l/h | 650 | 790 | 1.150 |
| Pressure drop | kPa | 3,1 | 4,4 | 8,3 |
| (2) Heating capacity | W | 3.860 | 5.340 | 8.300 |
| Water flow | m³/h | 680 | 740 | 1.460 |
| Pressure drop | kPa | 4,1 | 7,2 | 15,8 |
| Nominal air flow rate | m³/h | 385 | 580 | 960 |
| Power consumption | W | 11 | 19 | 54 |
| (3) Sound pressure min-med-max | dB(A) | 24 | 26 | 32 |
| (3) Sound power min-med-max | dB(A) | 32 | 34 | 40 |
| BLACK BOX - 0÷10 VDC | UoM | 6.0 | ||
|---|---|---|---|---|
| Input voltage | V | 1,0 | 5,0 | 10,0 |
| (1) Total cooling capacity | W | 1.740 | 4.220 | 6.670 |
| (1) Sensible cooling capacity | W | 1.170 | 2.830 | 4.470 |
| Water flow | l/h | 300 | 730 | 1.150 |
| Pressure drop | kPa | 0,6 | 3,8 | 8,3 |
| (2) Heating capacity | W | 1.100 | 4.630 | 8.300 |
| Water flow | m³/h | 190 | 810 | 1.460 |
| Pressure drop | kPa | 0,5 | 5,6 | 15,8 |
| Nominal air flow rate | m³/h | 100 | 480 | 960 |
| Power consumption | W | 4 | 15 | 54 |
| (3) Sound pressure min-med-max | dB(A) | 19 | 25 | 32 |
| (3) Sound power min-med-max | dB(A) | 27 | 33 | 40 |
