Octopus System
La revolución en climatización doméstica: Recuperación de calor, ventilación mecánica controlada (VMC) y tratamiento de aire en una sola unidad compacta.
- Funciones: Calor, Frío, VMC y Deshumidificación
- Eficiencia: Recuperador de calor de muy alta eficiencia
- Instalación: Horizontal en falso techo
- Concepto: Sistema llave en mano
Tecnología
- Aire Puro: Renovación constante del aire interior.
- Confort Térmico: Calefacción y refrigeración eficiente.
- Discreto: Instalación oculta y funcionamiento ultra silencioso.
- Fácil Montaje: Conexiones rápidas mediante mangueras flexibles.
CARACTERÍSTICAS GENERALES
El sistema OCTOPUS es una solución integral diseñada para las exigencias de la arquitectura moderna. Combina un recuperador de calor de muy alta eficiencia con una unidad de tratamiento de aire hidrónica. Capaz de gestionar la ventilación mecánica controlada (VMC), la calefacción, la refrigeración y la deshumidificación, todo gestionado por un control inteligente de zonas que garantiza un aire puro y una temperatura perfecta los 365 días del año.
Ingeniería de Vanguardia y Componentes
Estructura y Aislamiento Acústico
El chasis está fabricado en chapa de acero galvanizado de gran espesor, diseñado para ser autoportante y resistente a la torsión. Todo el interior está revestido con un aislamiento termoacústico de células cerradas que no solo evita las pérdidas energéticas y la condensación, sino que actúa como una barrera crítica para el ruido, permitiendo que el equipo se instale en falsos techos de zonas habitables con un impacto sonoro mínimo.
Recuperador de Calor de Flujos Cruzados
El núcleo del sistema es un intercambiador de calor de alta eficiencia fabricado en polipropileno. Este componente permite transferir la energía térmica del aire viciado que se extrae de la vivienda al aire nuevo que entra del exterior, con un rendimiento superior al 90%. Los flujos de aire permanecen totalmente separados, garantizando que no haya transferencia de olores ni contaminantes.
Bypass Automático (Free-Cooling)
Incorpora una compuerta de bypass total motorizada gestionada por el control electrónico. Durante las noches de verano o en estaciones intermedias, cuando la temperatura exterior es inferior a la interior, el sistema desvía el aire para que no pase por el recuperador. Esto permite enfriar la vivienda de forma gratuita y natural utilizando directamente el aire fresco del exterior.
Ventiladores de Conmutación Electrónica (EC)
Equipado con ventiladores centrífugos de álabes hacia atrás movidos por motores EC Inverter. A diferencia de los motores AC tradicionales, los EC permiten una regulación de velocidad infinitamente variable, consumiendo hasta un 50% menos de energía y manteniendo un caudal de aire constante incluso cuando los filtros comienzan a ensuciarse o la red de conductos ofrece resistencia.
Batería Hidrónica de Tratamiento Térmico
A diferencia de un recuperador estándar, el Octopus incluye una batería de intercambio agua-aire de alta capacidad (tubos de cobre y aletas de aluminio). Esta batería permite al equipo realizar el acondicionamiento térmico completo (calor y frío) y la deshumidificación del aire de impulsión, funcionando en perfecta simbiosis con sistemas de aerotermia o calderas de baja temperatura.
Sistema de Filtración de Alta Eficiencia
Para asegurar la máxima calidad del aire (IAQ), el equipo cuenta con dos etapas de filtración: un filtro en la extracción para proteger el recuperador y un filtro de alta eficiencia (ePM1 50% / F7) en la toma de aire exterior. Este último es capaz de retener polen, esporas y partículas finas contaminantes, garantizando un ambiente interior saludable y libre de alérgenos.
Drenaje de Condensados Optimizado
La unidad integra una bandeja de recogida de condensados fabricada en material anticorrosivo, con un diseño inclinado que asegura la evacuación rápida del agua generada durante los procesos de enfriamiento y deshumidificación. Esto previene la proliferación de bacterias o moho en el interior de la unidad, manteniendo la higiene del sistema.
Accesibilidad Total "Service-Friendly"
Pensado para el instalador y el usuario, el chasis dispone de paneles de acceso rápido que permiten sustituir los filtros en segundos sin necesidad de herramientas especiales. Además, los componentes críticos como los ventiladores o el recuperador son fácilmente extraíbles por la parte inferior, facilitando las tareas de mantenimiento preventivo incluso en espacios reducidos.

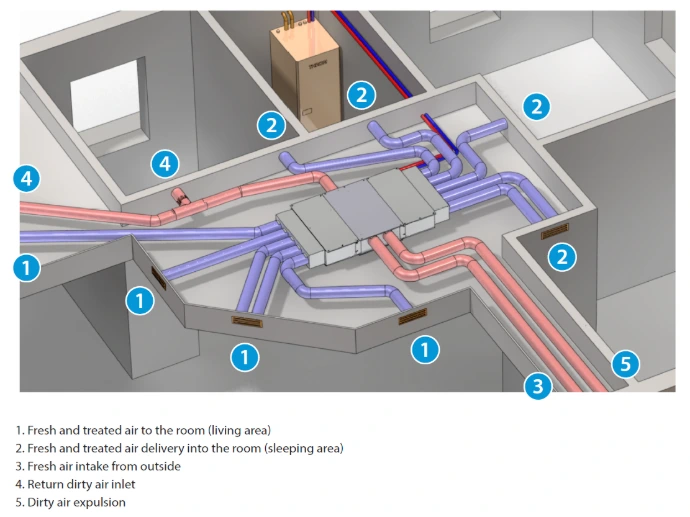

Esquema de Instalación
El sistema Octopus destaca por su extraordinaria compacidad, con una altura de chasis de tan solo 240 mm que facilita su ubicación en cualquier falso techo residencial. El esquema superior detalla la disposición de las 10 conexiones circulares (5 para impulsión y 5 para extracción) de 75 mm de diámetro, diseñadas para un conexionado rápido mediante mangueras flexibles que eliminan la necesidad de embocaduras complejas y reducen drásticamente el tiempo de instalación.
Especificaciones Técnicas
| OCTOPUS | OCTVMC 5 | OCTVMC 10 | |
|---|---|---|---|
| Total cooling capacity (Water) (7°-12°C) (1) | KW | 5,31 | 10 kW (5,31 kW x 2) |
| Sensible cooling capacity (Water) (7°-12°C) (1) | KW | 3,98 | 8 kW (3,98 kW x 2) |
| Total cooling capacity (Water) (12°-16°C) (2) | KW | 3,09 | 6 kW (3,09 kW x 2) |
| Sensible cooling capacity (Water) (12°-16°C) (2) | KW | 3,09 | 6 kW (3,09 kW x 2) |
| Total heating capacity (Water) (50°C) (1) | KW | 7,4 | 14,5 kW (7,4 kW x 2) |
| Total heating capacity (Water) (45°-40°C) (3) | KW | 6 | 12 kW (6 kW x 2) |
| Total heating capacity (Water) (40°-35°C) (3) | KW | 4,65 | 9,1 kW (4,65 kW x 2) |
| Total heating capacity (Water) (35°-30°C) (3) | KW | 3,26 | 6,5 kW (3,26 kW x 2) |
| Minimum airflow | m³/h | 200 | 200 + 200 |
| Maximum air flow (ducts of 6 meters) | m³/h | 1000 | 1000 + 1000 |
| Fresh air flow rate | m³/h | 100 | 200 |
| Water volume | L | 1,56 liter | 1,56 liter x 2 |
| Fans of cooling/heating unit | EC brushless | 2 x EC brushless | |
| Fans of ventilation unit | 2 x EC brushless | 2 x EC brushless | |
| Efficiency heat recovery unit | 90% | 90% | |
| By-pass function | SI | SI | |
| Filters of Ventilation unit | M5 Acrilic | M5 Acrilic | |
| Filters of Cooling/heating unit | G3 | G3 | |
| Valves | 3 ways / 4 doors | 3 ways / 4 doors | |
| Water connections | 3/4" | 3/4" | |
| Max electric absorption | W - A | 270 Watt / 3,3 Amp | 450 Watt / 3,3 Amp |
| Min electric absorption | W - A | 120 Watt / 0,5 Amp | 150 Watt / 0,7 Amp |
| Power supply | V-Ph-Hz | 230-1-50 | 230-1-50 |
| Length | mm | 1160 | 1808 |
| Depth | mm | 939 | 939 |
| Height | mm | 240 | 240 |
| Weight | kg | 49 | 77 |
