UTA / UTAZ Series
Unidades de tratamiento de aire modulares para ventilación, filtración y climatización en instalaciones terciarias e industriales.
- Caudal de aire: 1500 m³/h a 6.000 m³/h
- Configuración: Modular
- Capacidad de deshumificación: 132 l/24h a 910 l/24h
- Instalación: Interior / exterior
Tecnología
- Diseño modular configurable
- Filtración multietapa
- Recuperación de calor opcional
- Control inteligente
CARACTERÍSTICAS GENERALES

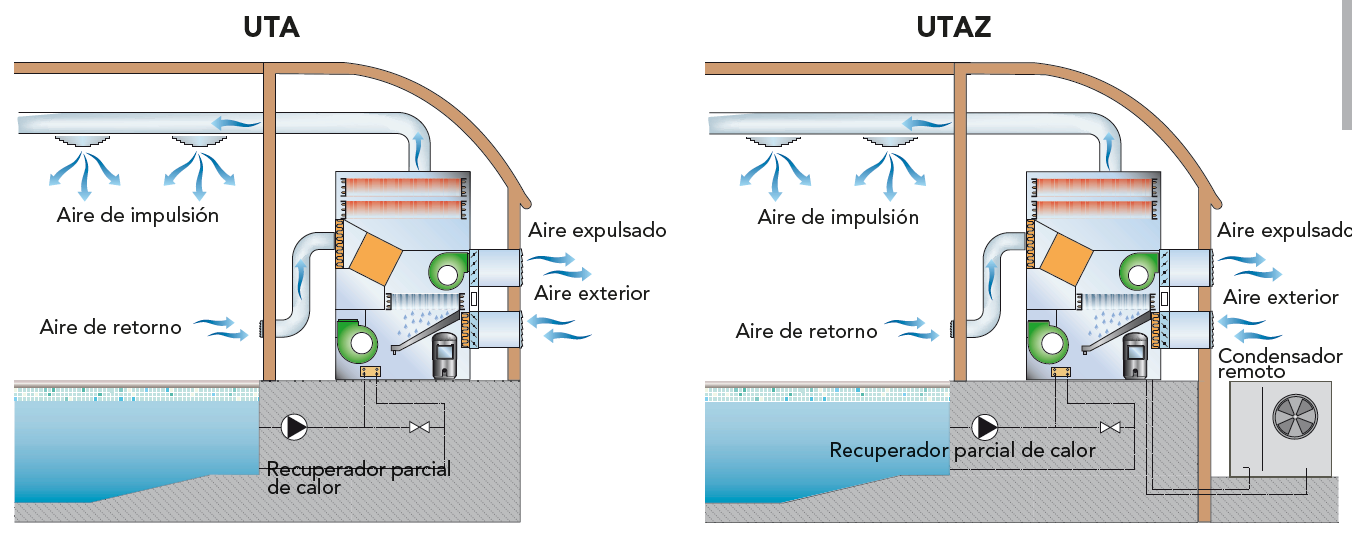

Las unidades de tratamiento de aire UTA y UTAZ están diseñadas para la ventilación, filtración y acondicionamiento del aire en instalaciones industriales y terciarias. Gracias a su construcción modular, permiten configurar múltiples etapas de tratamiento como filtración, calefacción, refrigeración, humidificación y recuperación de calor, adaptándose a las necesidades específicas de cada proyecto.
Componentes Principales
Construcción y Componentes
Carpintería
Las unidades UTA y UTAZ están fabricadas con una estructura robusta en chapa de acero galvanizado, tratada con pintura en polvo de poliuretano polimerizada en horno a alta temperatura para garantizar una elevada resistencia frente a la corrosión y a ambientes agresivos como piscinas cubiertas. Los paneles son completamente desmontables, lo que permite un acceso rápido a todos los componentes internos para facilitar las operaciones de mantenimiento. Todos los elementos de fijación están realizados en acero inoxidable para asegurar la durabilidad del conjunto.
Circuito frigorífico
El circuito frigorífico está diseñado con componentes de primeras marcas internacionales y conforme a la normativa vigente, empleando refrigerante R410A. Incluye visor de líquido, filtro deshidratador, válvula de expansión termostática con regulación externa y válvulas de servicio tipo Schrader para control y mantenimiento. Además, incorpora dispositivos de seguridad según normativa PED para garantizar un funcionamiento fiable en todas las condiciones.
Compresores
Los compresores son del tipo scroll o rotativo, equipados con protección térmica mediante klixon y montados sobre soportes antivibratorios para minimizar el ruido y las vibraciones. Opcionalmente pueden incorporar aislamiento acústico adicional. El diseño permite un fácil acceso para inspección y mantenimiento desde los paneles frontales.
Baterías de intercambio térmico
Las baterías de condensación y evaporación están fabricadas con tubos de cobre y aletas de aluminio de alta eficiencia, optimizadas para maximizar el intercambio térmico y reducir las pérdidas de carga. Los evaporadores cuentan con tratamiento anticorrosión tipo epoxy, especialmente indicado para ambientes agresivos como instalaciones de piscinas o zonas con alta humedad.
Recuperador de calor
Las unidades incorporan recuperadores de calor de flujo cruzado de doble paso que permiten incrementar hasta un 30% la capacidad de deshumidificación con el mismo consumo energético. Este sistema permite además un pre-enfriamiento sensible del aire exterior hasta condiciones próximas a saturación, optimizando el rendimiento del sistema y reduciendo la carga térmica global.
Ventiladores
Equipadas con ventiladores de tipo radial con motor EC brushless de alta eficiencia, directamente acoplados para eliminar pérdidas por transmisión. Disponen de regulación continua de velocidad mediante señal 0–10 V, equilibrado dinámico según norma ISO 1940 y protección electrónica integrada. Este sistema garantiza un funcionamiento silencioso, eficiente y con un control preciso del caudal de aire.
Filtración de aire
El sistema de filtración está compuesto por filtros de fibra sintética de alta eficiencia, clase ISO ePM10 50% según normativa EN ISO 16890. Los filtros son fácilmente desmontables, facilitando su limpieza y mantenimiento, y garantizan una adecuada calidad del aire interior y protección de los componentes del equipo.
Gestión del aire y compuertas
Las unidades están equipadas con rejillas de aire exterior y expulsión fabricadas en aluminio con aletas extruidas y accionadas mediante servomotores eléctricos controlados directamente por el microprocesador. Esto permite una gestión precisa del aire de renovación y recirculación en función de las condiciones de trabajo.
Microprocesador y control
Todas las unidades incorporan un microprocesador avanzado para la gestión completa del equipo, incluyendo control de temperatura y humedad, temporización del compresor, ciclos de desescarche, gestión del aire exterior y post-tratamiento. El sistema dispone de display LCD para visualización de parámetros y alarmas, así como posibilidad de comunicación mediante protocolo Modbus RS485 para integración en sistemas BMS.
Sensores y regulación
Las unidades están equipadas con sondas de temperatura y humedad instaladas en el retorno del aire, que permiten un control preciso del funcionamiento en función de las condiciones ambientales. El sistema puede operar en modos de deshumidificación, calefacción o refrigeración, adaptándose automáticamente a los parámetros definidos.
Cuadro eléctrico y seguridad
El cuadro eléctrico está construido conforme a las directivas europeas vigentes e incorpora interruptor general con bloqueo de puerta, relé de secuencia de fases y todos los elementos de protección necesarios para garantizar la seguridad del equipo. El acceso se realiza fácilmente desde el frontal de la unidad, facilitando las labores de mantenimiento y diagnóstico.
Especificaciones Técnicas
UTA
| Parámetro | 015 | 020 | 028 | 035 | 042 | 052 | 060 | |
|---|---|---|---|---|---|---|---|---|
| Humedad absorbida (1) | l/24h | 133,3 | 163,0 | 250,0 | 312,0 | 377,7 | 466,5 | 567,7 |
| Humedad absorbida (2) | l/24h | 362,9 | 475,2 | 672,9 | 850,1 | 1007,0 | 1257,0 | 1467,0 |
| Potencia frigorífica (4) | kW | 3,0 | 4,0 | 7,4 | 9,0 | 11,0 | 14,0 | 15,7 |
| Potencia nominal absorbida (1) | kW | 3,5 | 4,3 | 8,0 | 9,4 | 14,4 | 16,4 | 17,9 |
| Potencia máxima absorbida (3) | kW | 3,49 | 4,25 | 7,96 | 9,36 | 14,4 | 16,4 | 17,9 |
| Corriente nominal absorbida | A | 16,1 | 19,8 | 21,8 | 24,0 | 25,6 | 29,5 | 31,7 |
| Corriente máxima absorbida | A | 44,7 | 67,7 | 62,0 | 77,0 | 79,6 | 110,0 | 110,0 |
| Intensidad de arranque | A | 44,7 | 67,7 | 62,0 | 77,0 | 79,6 | 110,0 | 110,0 |
| Batería de agua caliente (4) | kW | 18 | 23 | 28 | 33 | 53 | 64 | 70 |
| Caudal aire total | m³/h | 1500 | 2000 | 2800 | 3500 | 4200 | 5200 | 6000 |
| Presión estática disponible | Pa | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Caudal aire exterior | m³/h | 450-600 | 600-800 | 845-1120 | 1050-1400 | 1260-1680 | 1560-2080 | 1800-2400 |
| Refrigerante | R410A | |||||||
| GWP | 2088 | |||||||
| Carga de gas | kg | 1,6 | 1,6 | 2,5 | 3,0 | 5,0 | 5,0 | 5,0 |
| Carga en CO₂ equivalente | t | 3,34 | 3,34 | 5,22 | 6,26 | 10,44 | 10,44 | 10,44 |
| Potencia sonora (5) | dB(A) | 71 | 71 | 74 | 74 | 76 | 77 | 77 |
| Presión sonora (6) | dB(A) | 55 | 55 | 58 | 58 | 59 | 60 | 60 |
| Compresores / Circuitos | n°/n° | 1 / 1 | ||||||
| Alimentación | V/Ph/Hz | 400/3+N/50 | ||||||
UTAZ
| Parámetro | 015 | 020 | 028 | 035 | 042 | 052 | 060 | |
|---|---|---|---|---|---|---|---|---|
| Humedad absorbida (1) | l/24h | 133,3 | 163,0 | 250,0 | 312,0 | 377,7 | 466,5 | 567,7 |
| Humedad absorbida (2) | l/24h | 362,7 | 475,2 | 669,4 | 850,1 | 1007,0 | 1257,0 | 1467,0 |
| Potencia frigorífica (4) | kW | 3,5 | 4,7 | 6,5 | 8,3 | 10,0 | 12,2 | 14,0 |
| Potencia nominal absorbida (1) | kW | 3,0 | 4,0 | 7,4 | 9,0 | 11,0 | 14,0 | 15,7 |
| Potencia máxima absorbida (3) | kW | 3,49 | 4,25 | 7,96 | 9,36 | 14,4 | 16,4 | 17,9 |
| Corriente nominal absorbida | A | 16,1 | 19,8 | 21,8 | 24,0 | 25,6 | 29,5 | 31,7 |
| Corriente máxima absorbida | A | 44,7 | 67,7 | 62,0 | 77,0 | 79,6 | 110,0 | 110,0 |
| Intensidad de arranque | A | 44,7 | 67,7 | 62,0 | 77,0 | 79,6 | 110,0 | 110,0 |
| Batería de agua caliente (4) | kW | 18 | 23 | 28 | 33 | 53 | 64 | 70 |
| Caudal aire total | m³/h | 1500 | 2000 | 2800 | 3500 | 4200 | 5200 | 6000 |
| Presión estática disponible | Pa | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Caudal aire exterior | m³/h | 450-600 | 600-800 | 845-1120 | 1050-1400 | 1260-1680 | 1560-2080 | 1800-2400 |
| Refrigerante | R410A | |||||||
| GWP | 2088 | |||||||
| Carga de gas | kg | 2,0 | 2,0 | 3,0 | 3,0 | 5,0 | 5,0 | 5,0 |
| Carga en CO₂ equivalente | t | 4,18 | 4,18 | 6,26 | 6,26 | 10,44 | 10,44 | 10,44 |
| Potencia sonora (5) | dB(A) | 71 | 71 | 74 | 74 | 76 | 77 | 77 |
| Presión sonora (6) | dB(A) | 55 | 55 | 58 | 58 | 59 | 60 | 60 |
| Compresores / Circuitos | n°/n° | 1 / 1 | ||||||
| Alimentación | V/Ph/Hz | 400/3+N/50 | ||||||
Las prestaciones están referidas a las siguientes condiciones:
(1) Temperatura ambiente 30°C; humedad relativa 60%, aire exterior 0%.
(2) Temperatura ambiente 30°C; humedad relativa 60%, aire exterior 30% (65°C 80%).
(3) Temperatura ambiente 30°C; humedad relativa 60%, aire exterior 0% (35°C-50%), potencia sensible en la habitación.
(4) Temperatura ambiente 30°C; temperatura agua 80/70°C, compresor en stand-by.
(5) Nivel de potencia sonora calculado según ISO 9614 con ventilador con presión disponible de 200 Pa.
(6) Nivel de presión sonora medido en campo abierto, a 1 metro de la unidad según ISO 9614 con presión disponible de 200 Pa.
