HMA Z Series
Deshumidificadores de alta capacidad con batería de agua para control térmico avanzado.
- Capacidad: 260 a 940 l/24h
- Caudal de Aire: de 3500m³/h hasta 8500 m³/h
- Refrigerante: R410A
- Aplicación: Piscinas, industria, grandes volúmenes
Tecnología
- ✔ Recuperación energética
- ✔ Batería de agua integrada
- ✔ Ventiladores centrífugos
- ✔ Control electrónico
CARACTERÍSTICAS GENERALES
La serie HMA Z está diseñada para aplicaciones donde es necesario un control simultáneo de la humedad y de la temperatura del aire. Gracias a la batería de agua integrada, permite trabajar en combinación con sistemas hidráulicos, mejorando el rendimiento global y garantizando condiciones de confort óptimas en instalaciones exigentes.
Construcción y Componentes
Carpintería
La estructura de las unidades HMA Z está fabricada en chapa de acero galvanizado de alta resistencia, diseñada para garantizar una elevada durabilidad incluso en ambientes exigentes. Los paneles son desmontables, facilitando el acceso a todos los componentes internos para operaciones de mantenimiento e inspección. El aislamiento interior está optimizado para minimizar pérdidas térmicas y reducir el nivel sonoro durante el funcionamiento.
Circuito frigorífico
El circuito frigorífico incorpora componentes de alta calidad conforme a normativa europea, utilizando refrigerante R410A. Incluye filtro deshidratador, válvula de expansión, presostatos de seguridad y válvulas de servicio tipo Schrader para facilitar las tareas de mantenimiento. El diseño del circuito está optimizado para maximizar la eficiencia energética y garantizar un funcionamiento estable en diferentes condiciones de carga.
Compresores
Equipados con compresores de alto rendimiento, diseñados para ofrecer fiabilidad y larga vida útil. Incorporan protecciones térmicas integradas y están montados sobre soportes antivibratorios que reducen la transmisión de vibraciones al conjunto, disminuyendo así el nivel de ruido y mejorando el confort acústico.
Baterías de intercambio
Las baterías de evaporación y condensación están construidas con tubos de cobre y aletas de aluminio de alta eficiencia, optimizadas para maximizar el intercambio térmico. El diseño favorece un elevado rendimiento incluso en condiciones de humedad elevadas, asegurando una deshumidificación eficaz y constante.
Ventilación
Ventiladores centrífugos de alto rendimiento, seleccionados para proporcionar un caudal de aire constante y adaptarse a instalaciones con conductos. Permiten mantener presiones disponibles adecuadas para la distribución del aire, garantizando una correcta renovación y tratamiento del mismo en el espacio climatizado.
Filtración
Sistema de filtración de aire integrado mediante filtros fácilmente extraíbles, que aseguran una correcta calidad del aire interior y protegen los componentes internos del equipo frente a polvo y partículas. El diseño facilita su limpieza periódica sin necesidad de herramientas especiales.
Sistema hidráulico
Las unidades incorporan baterías de agua diseñadas para integración con sistemas de climatización, especialmente suelo radiante/refrescante. El circuito hidráulico está preparado para garantizar un intercambio térmico eficiente, con pérdidas de carga optimizadas y compatibilidad con diferentes configuraciones de instalación.
Control y regulación
Control mediante microprocesador avanzado que permite gestionar de forma precisa la deshumidificación, la ventilación y la interacción con el sistema hidráulico. Incluye funciones de protección, regulación automática y posibilidad de integración con sistemas de control externos para una gestión centralizada de la instalación.

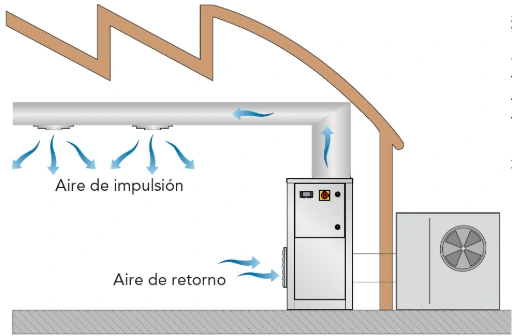

Instalación Típica
Especificaciones Técnicas
| HMA Z | 270 | 350 | 450 | 550 | 750 | 950 | |
|---|---|---|---|---|---|---|---|
| Humedad absorbida a 30°C - 80% | l/24h | 247,4 | 364,3 | 486,3 | 571,5 | 846,6 | 1055,0 |
| Humedad absorbida a 30°C - 60% | l/24h | 183,2 | 264,0 | 339,2 | 423,8 | 603,5 | 757,8 |
| Humedad absorbida a 27°C - 60% | l/24h | 162,0 | 234,1 | 303,0 | 376,2 | 535,0 | 681,8 |
| Humedad absorbida a 20°C - 60% | l/24h | 115,4 | 171,3 | 225,0 | 271,9 | 390,2 | 515,5 |
| Humedad absorbida a 10°C - 70% | l/24h | 89,7 | 134,6 | 174,6 | 204,4 | 293,1 | 413,6 |
| Potencia frigorífica total (30°C-80% - 35°C ext) | kW | 9,8 | 15,3 | 21,3 | 23,3 | 35,0 | 45,0 |
| Potencia frigorífica sensible (30°C-80% - 35°C ext) | kW | 3,0 | 5,1 | 6,9 | 8,7 | 11,4 | 14,5 |
| Potencia total absorbida a 30°C – 80% | kW | 4,0 | 5,2 | 8,3 | 9,2 | 14,2 | 18,2 |
| Potencia nominal absorbida | kW | 6,8 | 8,2 | 11,2 | 11,4 | 19,1 | 22,3 |
| Corriente máxima absorbida | A | 12,4 | 14,6 | 20,4 | 21,6 | 35,2 | 41,8 |
| Intensidad de arranque | A | 52,6 | 67,6 | 79,3 | 101,9 | 109,6 | 157,3 |
| Caudal aire unidad interior | m³/h | 3500 | 4200 | 4200 | 5500 | 7000 | 8500 |
| Caudal aire unidad exterior | m³/h | 7500 | 7100 | 6700 | 15000 | 14200 | 21300 |
| Presión disponible | Pa | 50÷150 | 50÷150 | 50÷150 | 50÷150 | 50÷150 | 50÷150 |
| Refrigerante | R410A | ||||||
| GWP | 2088 | ||||||
| Carga de gas (4) | kg | 6,0 | 5,2 | 5,5 | 10,0 | 14,8 | 12,0 |
| Carga en CO₂ equivalente | t | 12,5 | 10,9 | 11,5 | 20,9 | 30,9 | 25,1 |
| Potencia sonora (1) | dB(A) | 70 | 71 | 71 | 73 | 73 | 73 |
| Presión sonora (2) | dB(A) | 54 | 55 | 55 | 56 | 56 | 56 |
| Presión sonora (3) | dB(A) | 39 | 40 | 40 | 41 | 41 | 41 |
| Alimentación | V/Ph/Hz | 400/3+N/50 | |||||
