HDA Series
Deshumidificadores compactos para piscinas cubiertas, diseñados para un control eficaz de la humedad con instalación sencilla y funcionamiento silencioso.
- Capacidad: 73 l/24h a 200 l/24h
- Caudal de aire: 800m³/h a 1800 m³/h
- Refrigerante: R410A
- Aplicación: Piscinas privadas y spa
Tecnología
- Control automático de humedad
- Funcionamiento silencioso
- Instalación sencilla
- Control electrónico
CARACTERÍSTICAS GENERALES
La serie HDA está diseñada para piscinas cubiertas de pequeñas y medianas dimensiones, donde se requiere una solución compacta y eficiente para el control de la humedad. Estas unidades evitan la formación de condensaciones, protegen las instalaciones y mejoran el confort ambiental.
Su diseño permite una instalación sencilla en pared o en sala técnica, adaptándose a diferentes configuraciones. Incorporan un sistema de deshumidificación por expansión directa con recuperación de calor, optimizando el consumo energético.
El control electrónico gestiona automáticamente el funcionamiento del equipo, garantizando un rendimiento estable, bajo nivel sonoro y facilidad de mantenimiento.
Construcción y Componentes
Carpintería
Las unidades de la serie HDA están fabricadas en chapa de acero galvanizada con tratamiento anticorrosión, especialmente diseñada para resistir ambientes húmedos y agresivos como piscinas cubiertas. El acabado exterior se realiza mediante pintura en polvo, proporcionando una elevada durabilidad y resistencia al desgaste. Su diseño compacto permite la instalación mural o en sala técnica, optimizando el espacio disponible.
Circuito frigorífico
El circuito frigorífico funciona mediante expansión directa con refrigerante R410A, garantizando un elevado rendimiento en condiciones de alta humedad. Incorpora componentes de primeras marcas, incluyendo válvula de expansión, filtro deshidratador y válvulas de servicio, asegurando fiabilidad, eficiencia energética y facilidad de mantenimiento.
Compresor
Equipadas con compresores herméticos de alto rendimiento, diseñados para funcionamiento continuo. Incorporan protección térmica interna y están montados sobre soportes antivibratorios que reducen la transmisión de vibraciones y el nivel sonoro del equipo.
Condensador y evaporador
Las baterías de intercambio térmico están fabricadas con tubos de cobre y aletas de aluminio de alta eficiencia, optimizadas para maximizar la transferencia térmica. El diseño favorece el correcto drenaje de condensados, evitando acumulaciones y mejorando la durabilidad del sistema.
Recuperación de calor
Durante el proceso de deshumidificación, el equipo recupera parcialmente el calor generado, utilizándolo para mantener la temperatura del aire tratado. Este sistema mejora el rendimiento energético global y reduce el consumo eléctrico de la instalación.
Ventilación
Ventiladores centrífugos de bajo nivel sonoro, diseñados para proporcionar un caudal de aire constante y una distribución uniforme en el recinto. Los motores de alta eficiencia garantizan un funcionamiento fiable con un consumo energético reducido.
Filtración de aire
Incorporan filtros de aire fácilmente accesibles para su limpieza o sustitución, permitiendo mantener la calidad del aire y proteger los componentes internos del equipo frente a partículas y suciedad.
Control electrónico
Sistema de control mediante microprocesador que regula automáticamente la humedad ambiente, gestionando el funcionamiento del compresor y los ventiladores. Permite un uso sencillo y garantiza un funcionamiento estable y eficiente.
Cuadro eléctrico
Cuadro eléctrico integrado conforme a normativa europea, equipado con protecciones magnetotérmicas, relés de control y elementos de seguridad. Dispone de bornes para conexión eléctrica y control externo.
Seguridad y protecciones
Las unidades incluyen sistemas de protección como presostatos de alta y baja presión, protección térmica del compresor y control de desescarche automático. Estos elementos garantizan un funcionamiento seguro y prolongan la vida útil del equipo.

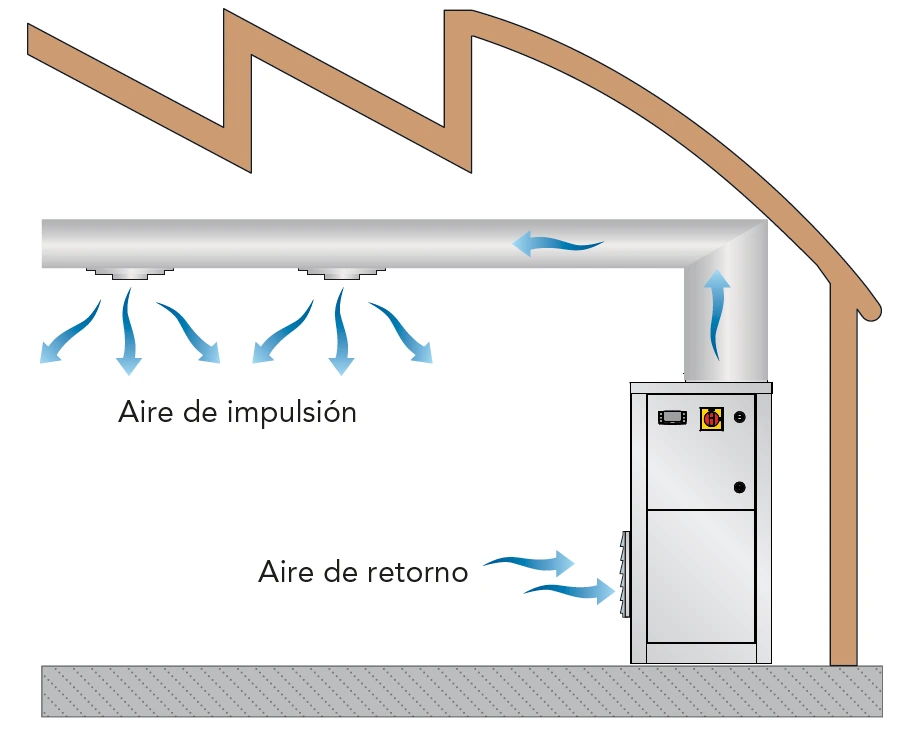

Esquema de Instalación
Especificaciones Técnicas Serie HDA
| HDA | 75 | 100 | 150 | 200 | |
|---|---|---|---|---|---|
| Humedad absorbida a 30°C - 80% | l/24h | 78,5 | 109,2 | 133,9 | 175,9 |
| Humedad absorbida a 30°C - 60% | l/24h | 56,3 | 77,9 | 105,9 | 140,5 |
| Humedad absorbida a 27°C - 60% | l/24h | 49,5 | 68,8 | 100,0 | 128,2 |
| Humedad absorbida a 20°C - 60% | l/24h | 35,4 | 49,1 | 73,0 | 91,2 |
| Humedad absorbida a 10°C - 70% | l/24h | 25,3 | 35,2 | 55,2 | 68,3 |
| Potencia nominal absorbida (1) | kW | 1,4 | 1,8 | 2,2 | 2,8 |
| Potencia máxima absorbida | kW | 1,9 | 2,1 | 2,9 | 3,6 |
| Corriente máxima absorbida | A | 7,9 | 9,6 | 13,0 | 16,7 |
| Intensidad de arranque | A | 25,0 | 38,0 | 41,6 | 64,6 |
| Caudal aire | m³/h | 800 | 1000 | 1500 | 1800 |
| Presión disponible | Pa | 50÷150 | 50÷150 | 50÷150 | 50÷150 |
| Refrigerante | R410A | R410A | R410A | R410A | |
| Potencial de calentamiento global (GWP) | 2088 | 2088 | 2088 | 2088 | |
| Carga de gas | kg | 0,55 | 0,55 | 1,10 | 1,10 |
| Carga en CO2 equivalente | t | 1,15 | 1,15 | 2,30 | 2,30 |
| Potencia sonora (2) | dB(A) | 59 | 61 | 67 | 69 |
| Presión sonora (3) | dB(A) | 45 | 47 | 52 | 54 |
| Alimentación | V/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 |
(1) Referido a condiciones de 27°C - 60%.
(2) Nivel de potencia sonora total de la unidad, según ISO 9614.
(3) Nivel de presión sonora medido a 1m de distancia en campo libre.
