HBA Series
Deshumidificadores para piscinas con batería de agua para control térmico eficiente y recuperación energética.
- Capacidad: 50 l/24h a 200 l/24h
- Caudal de aire: 500 a 1650 m³/h
- Refrigerante: R410A
- Aplicación: Piscinas cubiertas
Tecnología
- Batería de agua integrada
- Recuperación de calor
- Ventiladores EC
- Control por microprocesador
CARACTERÍSTICAS GENERALES
Los deshumidificadores de la serie HBA han sido diseñados específicamente para el control de humedad en piscinas cubiertas, donde es fundamental mantener condiciones estables de temperatura y humedad para garantizar el confort y evitar condensaciones. Incorporan un sistema de recuperación de calor y batería de agua que permite aprovechar la energía del aire tratado, reduciendo el consumo energético global de la instalación.

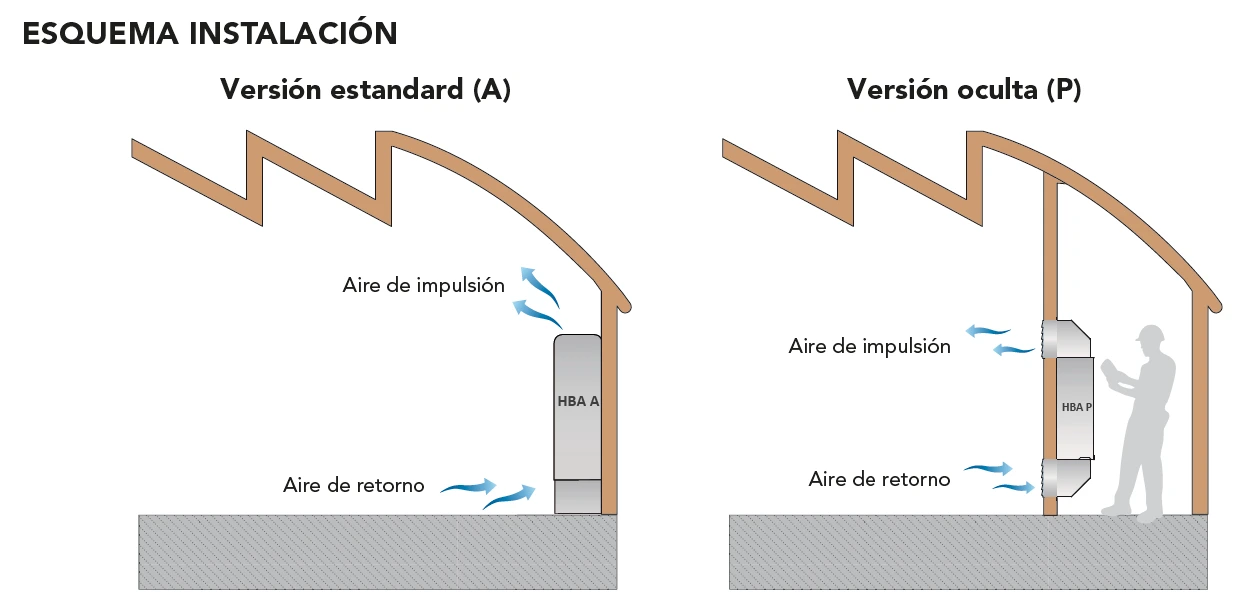

Esquema Instalación
Construcción y Componentes
Carpintería
Todas las unidades de la serie HBA están fabricadas en chapa de acero galvanizada en caliente y recubiertas con pintura en polvo de poliuretano polimerizada en horno a 180ºC, lo que garantiza una elevada resistencia frente a la corrosión y permite su instalación en ambientes agresivos como piscinas cubiertas. La estructura está diseñada con paneles completamente desmontables para facilitar el acceso a los componentes internos, reduciendo los tiempos de mantenimiento e intervención técnica.
Circuito frigorífico
El circuito frigorífico funciona por expansión directa con refrigerante R410A e incorpora compresor, evaporador, condensador y válvula termostática de expansión. El sistema está diseñado para garantizar un funcionamiento fiable en condiciones de alta humedad, incorporando válvula solenoide para inyección de gas caliente en la batería evaporadora en caso de formación de hielo, optimizando así los ciclos de desescarche.
Ventilación
Las unidades están equipadas con ventiladores centrífugos diseñados para garantizar un caudal de aire constante y un funcionamiento estable con bajas pérdidas de carga. El sistema está optimizado para trabajar en instalaciones canalizadas, manteniendo una correcta distribución del aire tanto en impulsión como en retorno.
Filtración de aire
El sistema de filtración está compuesto por filtros de fibra sintética sin carga electrostática, fácilmente desmontables para su limpieza y mantenimiento. Ofrecen una eficiencia clase ISO ePM10 50% según normativa EN ISO 16890, garantizando una adecuada calidad del aire interior y protección de los componentes del equipo.
Recuperación de calor y batería de agua
Las unidades incorporan un sistema de recuperación de calor que permite reutilizar la energía térmica del aire extraído durante el proceso de deshumidificación. Adicionalmente, pueden integrar una batería de agua caliente para el post-tratamiento del aire, permitiendo su conexión con sistemas térmicos externos y mejorando la eficiencia energética global de la instalación.
Microprocesador y control
Todas las unidades están equipadas con un microprocesador para la gestión completa del equipo, incluyendo la temporización del compresor, control de los ciclos de desescarche y gestión de alarmas. El sistema dispone de señalización mediante leds que permiten visualizar el estado de funcionamiento y detectar posibles anomalías de forma rápida.
Cuadro eléctrico
El cuadro eléctrico está construido conforme a las directivas europeas 2014/35 y 2014/30, e incorpora interruptor general con bloqueo de puerta, protecciones magnetotérmicas para compresor y ventilador, relés de control y fusibles para el circuito auxiliar. Incluye además bornero para control remoto ON/OFF, facilitando la integración en sistemas externos.
Dispositivos de seguridad
Las unidades incorporan diversos sistemas de protección como presostato de alta presión con rearme automático, protección térmica del compresor y ventilador, y sonda de desescarche que permite optimizar el funcionamiento en condiciones de baja temperatura y alta humedad.
Especificaciones Técnicas
| HBA / A-P | 50 | 75 | 100 | 150 | 200 | |
|---|---|---|---|---|---|---|
| Humedad absorbida a 30°C - 80% | l/24h | 58,4 | 80,2 | 108,6 | 157,1 | 210,8 |
| Humedad absorbida a 30°C - 60% | l/24h | 41,1 | 57,6 | 77,4 | 109,5 | 149,7 |
| Humedad absorbida a 27°C - 60% | l/24h | 35,6 | 50,6 | 69,2 | 97,1 | 132,3 |
| Humedad absorbida a 20°C - 60% | l/24h | 25,3 | 36,2 | 49,4 | 69,7 | 95,0 |
| Humedad absorbida a 10°C - 70% | l/24h | 17,3 | 26,6 | 33,7 | 44,3 | 60,9 |
| Potencia nominal absorbida (1) | kW | 0,6 | 1,2 | 1,5 | 2,0 | 2,5 |
| Potencia máxima absorbida | kW | 1,1 | 1,9 | 2,0 | 2,6 | 3,3 |
| Corriente nominal absorbida | A | 5,1 | 9,2 | 9,2 | 11,8 | 15,5 |
| Intensidad de arranque | A | 19 | 25 | 37,6 | 40,4 | 63,4 |
| Caudal aire | m³/h | 500 | 800 | 1000 | 1400 | 1650 |
| Presión disponible | Pa | 40 | 40 | 40 | 40 | 40 |
| Refrigerante | R410A | |||||
| GWP | 2088 | |||||
| Carga de gas | kg | 0,38 | 0,60 | 0,70 | 1,20 | 1,20 |
| Carga en CO₂ equivalente | t | 0,79 | 1,25 | 1,46 | 2,51 | 2,51 |
| Potencia sonora (2) | dB(A) | 54 | 57 | 57 | 59 | 61 |
| Presión sonora (3) | dB(A) | 40 | 43 | 43 | 45 | 47 |
| Alimentación | V/Ph/Hz | 230/1/50 | ||||
(1) Condiciones: T. ambiente 30°C - H.R. 80%.
(2) Nivel de potencia sonora calculado según ISO 9614.
(3) Nivel de presión sonora medido en campo abierto, a 1 metro de la unidad según ISO 9614.
