FHE Series
Deshumidificación con recuperación de calor de alta eficiencia para aplicaciones residenciales.
- Capacidad: 30 l/24h
- Caudal de aire: 130 a 260 m³/h
- Refrigerante: R134a
- Aplicación: Sistemas radiantes
Tecnología
- Recuperador de calor de alta eficiencia
- Doble condensador aire/agua
- Ventiladores EC de bajo consumo
- Control por microprocesador
CARACTERÍSTICAS GENERALES
Los deshumidificadores de la serie FHE han sido diseñados para garantizar la deshumidificación y renovación del aire en ambientes residenciales con una elevada eficiencia energética. Incorporan un recuperador de calor de flujo cruzado que permite optimizar el consumo energético, garantizando aire de impulsión térmicamente neutro o enfriado según las necesidades de la instalación.

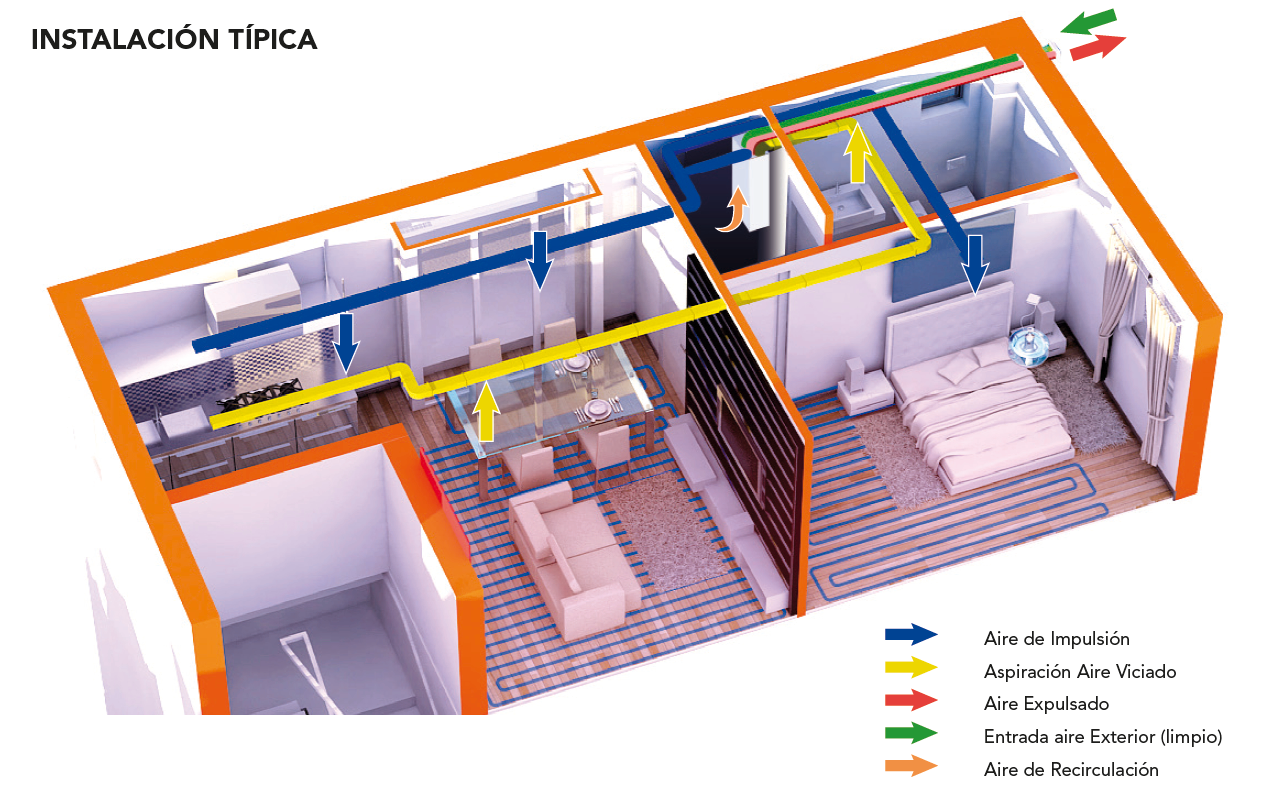

Instalación típica
Construcción y Componentes
Carpintería
Todas las unidades de la serie FHE están fabricadas en chapa galvanizada y pintadas con polvo de poliuretano en horno a 180°C, garantizando una elevada resistencia a la corrosión y a los agentes atmosféricos. La estructura está diseñada con paneles desmontables para facilitar el acceso a los componentes internos durante las operaciones de mantenimiento. La bandeja de condensados se suministra de serie en acero inoxidable.
Circuito frigorífico
El circuito frigorífico es de expansión directa y está realizado con componentes de primeras marcas internacionales, cumpliendo con la normativa vigente. Utiliza refrigerante R134a e incluye todos los elementos necesarios para su correcto funcionamiento, como filtro deshidratador, elemento de expansión y válvulas de control.
Compresor
El compresor es del tipo alternativo, equipado con relé térmico de protección. Está montado sobre soportes antivibratorios de goma que reducen el nivel sonoro y las vibraciones, aumentando la durabilidad del equipo.
Baterías de intercambio térmico
Las baterías están construidas con tubos de cobre y aletas de aluminio de alta eficiencia. Esta configuración permite un excelente intercambio térmico y una baja pérdida de carga del aire, optimizando el rendimiento global del sistema.
Recuperador de calor
Incorpora un recuperador de calor de flujo cruzado con placas de PVC de alta eficiencia, capaz de alcanzar valores de recuperación de hasta el 90%. Este sistema permite reducir significativamente el consumo energético al aprovechar la energía del aire de extracción.
Ventiladores
La unidad dispone de ventiladores centrífugos de doble aspiración para la impulsión y ventiladores tipo plug para el retorno, ambos equipados con motores EC de alta eficiencia. Esta solución garantiza un funcionamiento silencioso y un consumo energético reducido.
Filtración de aire
Los filtros de aire están fabricados con materiales sintéticos de alta eficiencia, clase ISO ePM10 50% según normativa UNI EN ISO 16890. Son fácilmente extraíbles, lo que facilita su limpieza y mantenimiento, asegurando una buena calidad del aire interior.
Microprocesador y control
Todas las unidades están equipadas con un microprocesador avanzado que gestiona el funcionamiento del circuito frigorífico, la ventilación y la parte hidráulica. Permite el control de temperatura y humedad, la gestión de alarmas, la regulación del caudal de aire y la integración con sistemas de supervisión mediante comunicación serial (opcional).
Regulación y válvulas
El sistema incorpora válvula modulante de tres vías para la correcta gestión del circuito hidráulico, así como compuertas motorizadas para el control del aire de recirculación y renovación.
Dispositivos de control y seguridad
Incluye múltiples sistemas de protección como control antihielo, sondas de temperatura y humedad, gestión de filtros sucios y control de funcionamiento en función de los límites operativos del equipo, garantizando seguridad y fiabilidad en todas las condiciones de trabajo.
Especificaciones Técnicas
| Parámetro | FHE 26 | |
|---|---|---|
| Capacidad de deshumidificación útil (1) | l/24h | 30,5 |
| Potencia frigorífica total (1) | W | 1380 |
| Potencia térmica invernal recuperada (2) | W | 950 |
| Eficiencia nominal invernal del recuperador (2) | % | 90 |
| Eficiencia nominal verano del recuperador (1) | % | 70 |
| Alimentación | V/Ph/Hz | 230/1/50 |
| Potencia nominal absorbida compresor (1) | W | 395 |
| Potencia absorbida ventilador impulsión (mín÷nom÷máx) | W | 10 ÷ 30 ÷ 86 |
| Potencia absorbida ventilador retorno (mín÷nom÷máx) | W | 11 ÷ 22 ÷ 43 |
| Presión útil ventilador de impulsión (nom÷máx) | Pa | 50 ÷ 140 |
| Presión útil ventilador de retorno (nom÷máx) | Pa | 50 ÷ 140 |
| Caudal agua batería (nom÷máx) | l/h | 150 - 250 ÷ 400 |
| Pérdida de carga circuito hidráulico (nom.) | kPa | 15 |
| Caudal de aire exterior | m³/h | 80 ÷ 130 |
| Caudal de aire de impulsión | m³/h | 130 ÷ 260 |
| Gas refrigerante | R134a | |
| GWP | 1430 | |
| Carga de gas | kg | 0,59 |
| Carga en CO₂ equivalente | t | 0,84 |
| Nivel de potencia sonora (3) | dB(A) | 47 |
| Nivel de presión sonora (4) | dB(A) | 33 |
Las prestaciones están referidas a las siguientes condiciones:
(1) Temperatura ambiente 26°C; humedad relativa 65%, aire exterior 35°C; humedad relativa 50%, caudal aire exterior 130 m³/h, temperatura entrada agua 15°C, caudal agua 250 l/h.
(2) Aire exterior -5°C; humedad relativa 80%, temperatura ambiente 20°C; humedad relativa 50%, caudal aire exterior máximo.
(3) Nivel de potencia sonora calculado según ISO 9614.
(4) Nivel de presión sonora medido en campo abierto, a 1 metro de la unidad según ISO 9614, en las condiciones nominales de funcionamiento.
