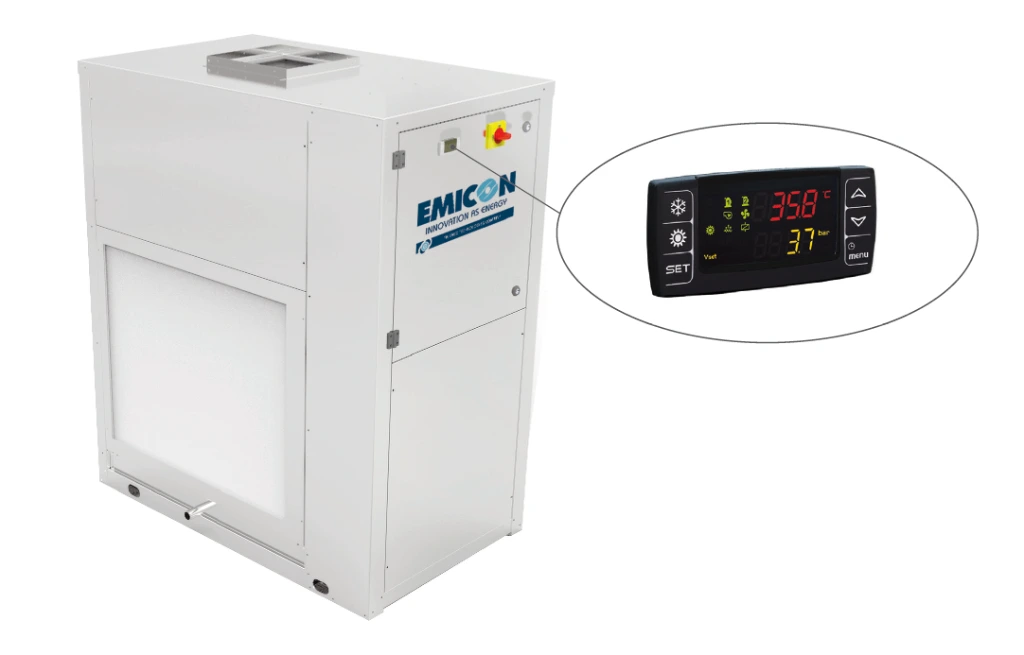

HMA BT Series
Deshumidificadores para baja temperatura y aplicaciones exigentes.
- Aplicación: Baja temperatura
- Instalación: Conductos
- Refrigerante: R410A
- Control: Electrónico avanzado
Tecnología
- Funcionamiento en baja temperatura
- Estructura robusta
- Ventilación de alto rendimiento
- Control inteligente
CARACTERÍSTICAS GENERALES
Las unidades HMA BT están diseñadas específicamente para aplicaciones de deshumidificación en condiciones de baja temperatura, donde los sistemas convencionales no ofrecen un rendimiento adecuado. Incorporan un diseño optimizado del circuito frigorífico que permite mantener la eficiencia incluso en ambientes fríos, asegurando un control preciso de la humedad.
Construcción y Componentes
Carpintería
La estructura de las unidades HMA BT está fabricada en chapa de acero galvanizado de alta calidad, diseñada para garantizar una elevada resistencia a la corrosión y una larga vida útil incluso en entornos exigentes. La configuración mediante paneles desmontables permite un acceso rápido a los componentes internos, facilitando las operaciones de mantenimiento. El conjunto incorpora aislamiento térmico optimizado para evitar pérdidas energéticas y condensaciones superficiales en condiciones de baja temperatura.
Circuito frigorífico
El circuito frigorífico ha sido específicamente diseñado para aplicaciones de baja temperatura, garantizando un funcionamiento estable incluso en condiciones críticas. Utiliza refrigerante R410A y está equipado con componentes de alta fiabilidad como filtro deshidratador, válvula de expansión, visor de líquido y válvulas de servicio tipo Schrader. Incluye además dispositivos de control y protección que aseguran la correcta operación del sistema y prolongan la vida útil del equipo.
Compresores
Los compresores utilizados en la serie HMA BT están preparados para trabajar en condiciones de baja temperatura, ofreciendo alta eficiencia y fiabilidad. Incorporan protección térmica interna y están montados sobre soportes antivibratorios que reducen significativamente la transmisión de vibraciones y el nivel sonoro del equipo durante su funcionamiento continuo.
Baterías de intercambio
Las baterías de evaporación y condensación están construidas con tubos de cobre y aletas de aluminio de alta eficiencia. Su diseño está optimizado para evitar la formación de hielo y mantener un elevado rendimiento térmico incluso en condiciones de baja temperatura ambiente, asegurando una deshumidificación constante y eficaz.
Ventilación
Equipados con ventiladores centrífugos de alto rendimiento, capaces de proporcionar un caudal de aire constante y adaptarse a instalaciones canalizadas. Están diseñados para garantizar una correcta distribución del aire tratado, manteniendo presiones disponibles adecuadas incluso en redes de conductos complejas.
Sistema anti-hielo
La serie HMA BT incorpora sistemas específicos de control y gestión de desescarche que permiten evitar la formación de hielo en el evaporador. Este sistema garantiza el correcto funcionamiento del equipo en ambientes fríos, optimizando los ciclos de trabajo y asegurando la continuidad del servicio sin pérdidas de rendimiento.
Filtración
Sistema de filtración mediante filtros de aire fácilmente extraíbles y reutilizables, diseñados para retener partículas y proteger los componentes internos. Su mantenimiento es sencillo, permitiendo una limpieza rápida sin necesidad de herramientas especiales.
Control y regulación
El sistema de control electrónico mediante microprocesador permite gestionar de forma precisa todos los parámetros de funcionamiento del equipo. Regula automáticamente los ciclos de deshumidificación, ventilación y desescarche, optimizando el consumo energético y garantizando el máximo rendimiento en cualquier condición ambiental.

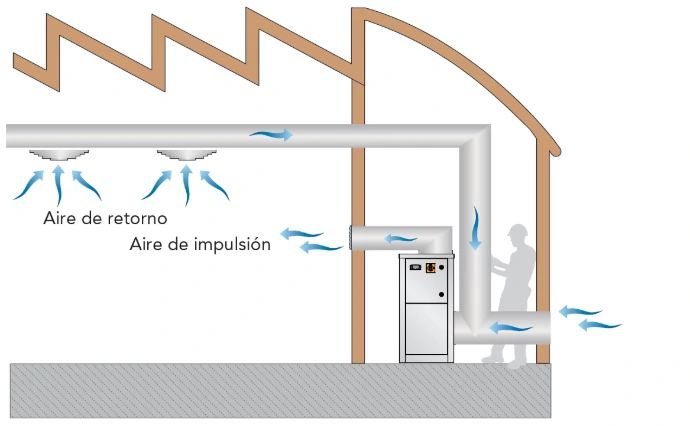

Esquema de Instalación
Especificaciones Técnicas
| HMA BT | 270 | 350 | 450 | 550 | 750 | 950 |
|---|---|---|---|---|---|---|
| Humedad absorbida a 30°C - 80% (l/24h) | 254,2 | 379,8 | 469,2 | 590,9 | 845,9 | 1028,0 |
| Humedad absorbida a 30°C - 60% (l/24h) | 183,7 | 265,2 | 341,3 | 427,9 | 605,3 | 766,3 |
| Humedad absorbida a 27°C - 60% (l/24h) | 162,0 | 234,4 | 305,4 | 377,1 | 536,2 | 682,7 |
| Humedad absorbida a 20°C - 60% (l/24h) | 113,2 | 170,6 | 222,6 | 270,5 | 386,5 | 508,2 |
| Humedad absorbida a 10°C - 70% (l/24h) | 96,0 | 132,4 | 175,2 | 206,2 | 298,9 | 391,7 |
| Humedad absorbida a 5°C - 70% (l/24h) | 72,5 | 101,3 | 132,5 | 155,5 | 227,9 | 326,3 |
| Potencia nominal absorbida a 30°C - 80% (kW) | 4,1 | 5,2 | 8,1 | 9,1 | 14,3 | 18,1 |
| Potencia máxima absorbida (kW) | 6,4 | 7,8 | 10,5 | 10,6 | 17,6 | 20,8 |
| Corriente máxima absorbida (A) | 10,8 | 13,0 | 17,1 | 18,3 | 28,6 | 35,2 |
| Intensidad de arranque (A) | 51,0 | 66,0 | 76,0 | 98,6 | 103,0 | 151,0 |
| Caudal de aire (m³/h) | 3500 | 4200 | 4200 | 5500 | 7000 | 8500 |
| Presión disponible (Pa) | 50÷150 | 50÷150 | 50÷150 | 50÷150 | 50÷150 | 50÷150 |
| Refrigerante | R410A | R410A | R410A | R410A | R410A | R410A |
| GWP | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 |
| Carga de gas (kg) | 3,0 | 2,5 | 2,5 | 9,0 | 8,0 | 8,0 |
| Carga en CO₂ equivalente (t) | 6,26 | 5,22 | 5,22 | 18,79 | 16,7 | 16,7 |
| Potencia sonora (dB(A)) | 70 | 71 | 71 | 73 | 73 | 73 |
| Presión sonora (dB(A)) | 54 | 55 | 55 | 56 | 56 | 56 |
| Alimentación | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 |
