HHA Series
Deshumidificadores de alta capacidad para piscinas cubiertas, diseñados para un control preciso de la humedad y máxima eficiencia energética.
- Capacidad: 50 a 550 l/24h
- Caudal de aire: 500 a 4200 m³/h
- Refrigerante: R410A
- Aplicación: Piscinas y wellness
Tecnología
- Control preciso de humedad
- Recuperación de calor
- Ventiladores de alta eficiencia
- Control electrónico avanzado
CARACTERÍSTICAS GENERALES
La serie HHA está diseñada para aplicaciones en piscinas cubiertas de media y gran capacidad, donde es necesario un control preciso de la humedad para evitar condensaciones, proteger la estructura del edificio y garantizar el confort de los usuarios. Estas unidades permiten un funcionamiento continuo con alto rendimiento, integrando sistemas de recuperación de calor que reducen significativamente el consumo energético de la instalación.
Construcción y Componentes
Carpintería
La estructura de las unidades HHA está fabricada en chapa de acero galvanizada con tratamiento anticorrosión y acabado mediante pintura en polvo polimerizada en horno, lo que garantiza una elevada resistencia en ambientes agresivos como piscinas cubiertas con presencia de cloro. El diseño modular con paneles desmontables permite un acceso completo a los componentes internos, facilitando las operaciones de mantenimiento, inspección y limpieza.
Circuito frigorífico
El circuito frigorífico funciona mediante expansión directa con refrigerante R410A e incorpora compresores herméticos de alto rendimiento, diseñados para trabajar en condiciones continuas de alta humedad. El sistema incluye válvula de expansión, filtro deshidratador, presostatos de seguridad y válvulas de servicio, garantizando un funcionamiento fiable y eficiente en todo el rango de trabajo.
Compresores
Equipados con compresores de tipo rotativo o scroll según modelo, montados sobre soportes antivibratorios para reducir el nivel sonoro y las vibraciones. Incorporan protección térmica interna y sistemas de control que optimizan los ciclos de funcionamiento, aumentando la vida útil del equipo.
Condensador y evaporador
Las baterías de intercambio térmico están construidas con tubos de cobre y aletas de aluminio de alta eficiencia, optimizadas para maximizar la transferencia térmica incluso en condiciones de elevada humedad ambiental. El diseño permite un correcto drenaje de condensados y reduce el riesgo de formación de hielo.
Recuperación de calor
Las unidades HHA incorporan sistemas de recuperación de calor que permiten reutilizar la energía térmica extraída durante el proceso de deshumidificación. Este sistema mejora significativamente el rendimiento energético global, reduciendo el consumo eléctrico y contribuyendo al mantenimiento de la temperatura ambiente.
Ventilación
Ventiladores centrífugos de doble aspiración, dimensionados para trabajar con caudales elevados y garantizar una distribución uniforme del aire en instalaciones canalizadas. Los motores de alta eficiencia permiten un funcionamiento continuo con bajo consumo energético y reducido nivel sonoro.
Filtración de aire
Sistema de filtración mediante filtros de aire de fácil extracción, diseñados para retener partículas y proteger los componentes internos del equipo. Permiten un mantenimiento sencillo y aseguran una adecuada calidad del aire en el recinto.
Control electrónico
Microprocesador avanzado que gestiona el funcionamiento completo del equipo, incluyendo el control de humedad, temperatura, ciclos de desescarche y alarmas. Permite la visualización del estado de la unidad y la integración con sistemas de control externos.
Cuadro eléctrico
Cuadro eléctrico conforme a normativa europea, equipado con interruptor general, protecciones magnetotérmicas, relés de control y elementos de seguridad. Dispone de bornes para conexión externa y control remoto del equipo.
Seguridad y protecciones
Las unidades incorporan múltiples sistemas de protección, incluyendo presostatos de alta y baja presión, protección térmica de compresores y ventiladores, y control de desescarche automático. Estos sistemas garantizan un funcionamiento seguro y fiable incluso en condiciones exigentes.

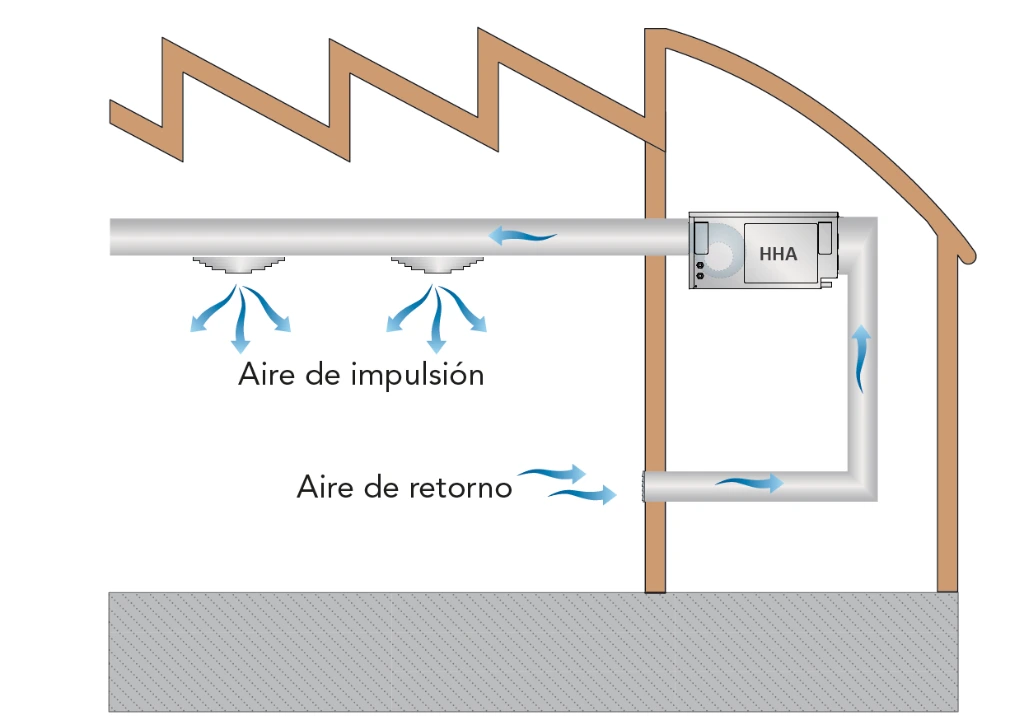

Esquema de Instalación
Especificaciones Técnicas
| Modelo | 50 | 75 | 100 | 150 | 200 | 300 | 440 | 500 |
|---|---|---|---|---|---|---|---|---|
| Humedad absorbida 30°C - 80% | 55,7 | 79,6 | 108,7 | 169,8 | 206,4 | 264,8 | 439,3 | 544.0 |
| Humedad absorbida 30°C - 60% | 39,5 | 56,8 | 77,5 | 118,1 | 146,8 | 206,1 | 338,8 | 389,6 |
| Humedad absorbida 27°C - 60% | 34,9 | 50,3 | 69,3 | 104,7 | 130,1 | 186,5 | 297,5 | 345,0 |
| Humedad absorbida 20°C - 60% | 24,9 | 35,9 | 49,5 | 75,4 | 93,2 | 135,6 | 222,3 | 250,6 |
| Potencia nominal absorbida (kW) | 0,7 | 1,3 | 1,7 | 2,1 | 2,7 | 3,8 | 6,2 | 7,2 |
| Potencia máxima absorbida (kW) | 1,2 | 2,0 | 2,1 | 2,7 | 3,4 | 6,4 | 9,7 | 11,0 |
| Corriente máxima absorbida (A) | 5,9 | 8,5 | 10,2 | 12,6 | 16,3 | 10,8 | 15,8 | 17,9 |
| Intensidad de arranque (A) | 19,9 | 25,6 | 38,6 | 41,2 | 64,2 | 51,0 | 69,8 | 76,8 |
| Caudal de aire (m³/h) | 500 | 800 | 1000 | 1400 | 1650 | 3500 | 4200 | 4200 |
| Presión disponible (Pa) | 50÷150 | 50÷150 | 50÷150 | 50÷150 | 50÷150 | 150÷150 | 150÷150 | 150÷150 |
| Refrigerante | R410A | |||||||
| GWP | 2088 | |||||||
| Carga de gas (kg) | 0,38 | 0,60 | 0,60 | 0,90 | 1,20 | 2,5 | 2,7 | 3,0 |
| CO₂ equivalente (t) | 0,79 | 1,25 | 1,25 | 1,88 | 2,20 | 6,26 | 6,26 | 6,26 |
| Potencia sonora dB(A) | 58 | 60 | 62 | 67 | 69 | 76 | 77 | 77 |
| Presión sonora dB(A) | 45 | 46 | 48 | 53 | 55 | 61 | 62 | 62 |
| Alimentación | 230 / 1 / 50 | 400 / 3 / 50 | ||||||
